　岐阜県：養老山地東山麓（北部）の複合扇状地と天井川

地形の特徴

養老山地，養老断層，扇状地，土石流，天井川

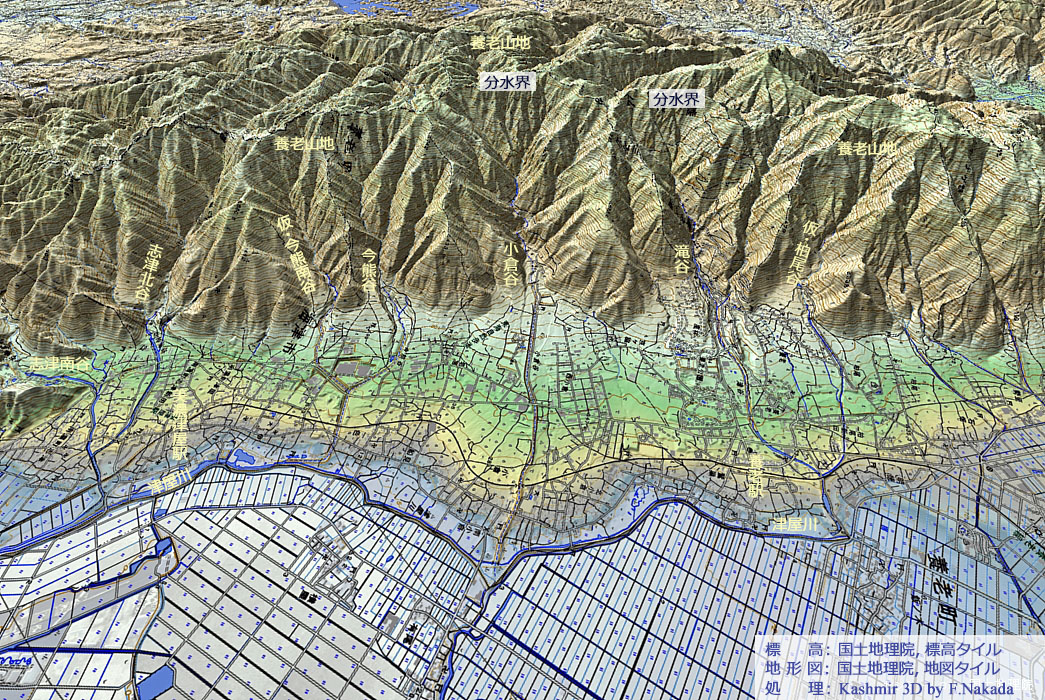

地形の三次元イメージ：北部養老山地

三次元地形図上で1回クリックすると，国土地理院の「都市圏活断層図（出典，下記）」を表示します。 ダブルクリックで元に戻ります。

活断層である「養老断層」は，西側（図の上側）隆起の逆断層です。
断層の角度が急角度のため，養老山地はその角度を保ったまま現在も隆起を続けています，
当然，分水界や侵食前線も上昇を続けるために，侵食力と運搬力は常に強いままに保たれると考えられます。
谷谷の出口には，土石流のたびに押し出されてきた土砂が堆積してできた「扇状地」が形成されています。
また，山麓に拡がる「段丘面」は，かつての扇状地です。断層による隆起の結果「離水」して段丘面となり，それをそれぞれの谷が再侵食しています。

地形の三次元イメージ：滝谷扇状地とその周辺

「養老の滝」の懸かる「滝谷」と，その枝谷である「仮・柏尾谷」には常に水が流れているようです（地図記号）。
滝谷が造った扇状地の扇頂部は谷地形をしており，その周囲にはかつての扇状地だった「段丘面」が広がっています。
扇状地の末端部（扇端部）に近くの仮・柏尾谷には，県道の上に架かる「水路橋」が建設されています。
地形図からは，水路橋付近～滝谷との合流部～遊水地付近の区間は「天井川」ではないかと想像されますが，確信はありません。

地形の三次元イメージ：小倉谷扇状地

「小倉谷」は，養老山地の東部山麓で最も広い「扇状地」を形成しています。
谷の出口周辺には谷地形が存在しないので，扇状地の形成は現在も進行中であると考えられます。
地形図によると，扇状地上の小倉谷は「かれ川」です。養老山地の小倉谷には河川記号があるので，扇頂部で川水は地下に浸透してしまうのです。
扇状地の末端付近からは「天井川」になっており，鉄道，道路と水路（津屋川）がそれぞれトンネルで，小倉谷の下を通過しています。
谷の終点は「津屋川」に直接繋がっておらず，遊水地を経由するような河川構造となっています。

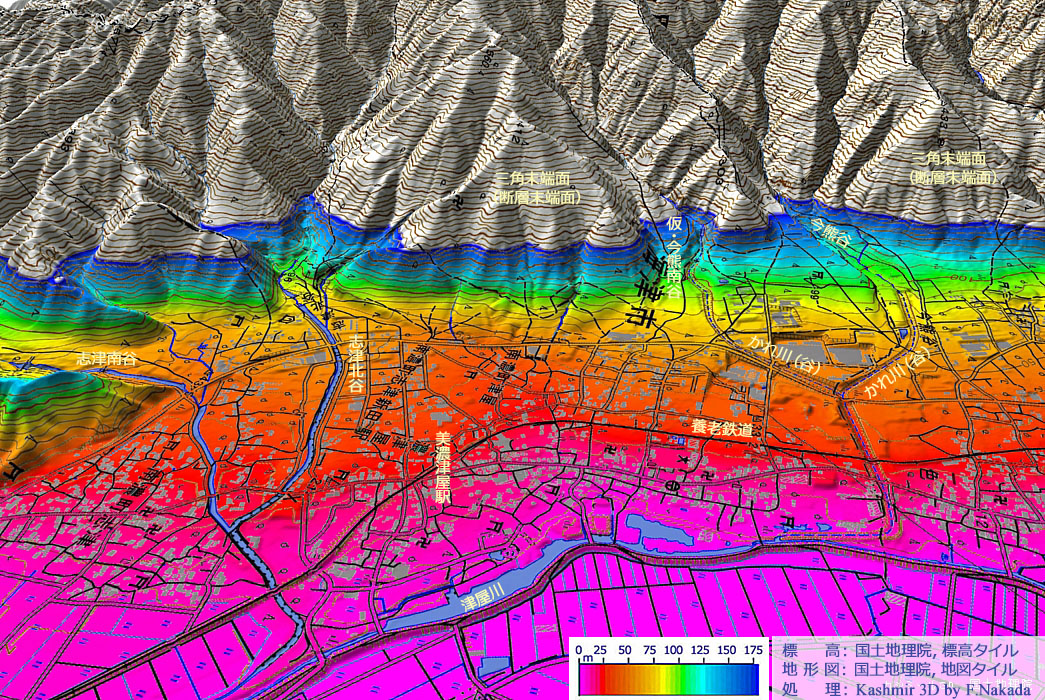

地形の三次元イメージ：今熊谷～志津南谷間の複合扇状地

「今熊谷」とその枝谷「仮・今熊南谷」は「かれ川」です。小倉谷と同様に，扇頂部で川の水が地下に全て浸透してしまっているようです。
一方，「志津南谷」と「志津北谷」は，水が流れているようです。
これらの各枝谷には護岸が整備されており河道が固定化されていますが，河床は周囲の地盤よりも低いので，天井川ではありません。

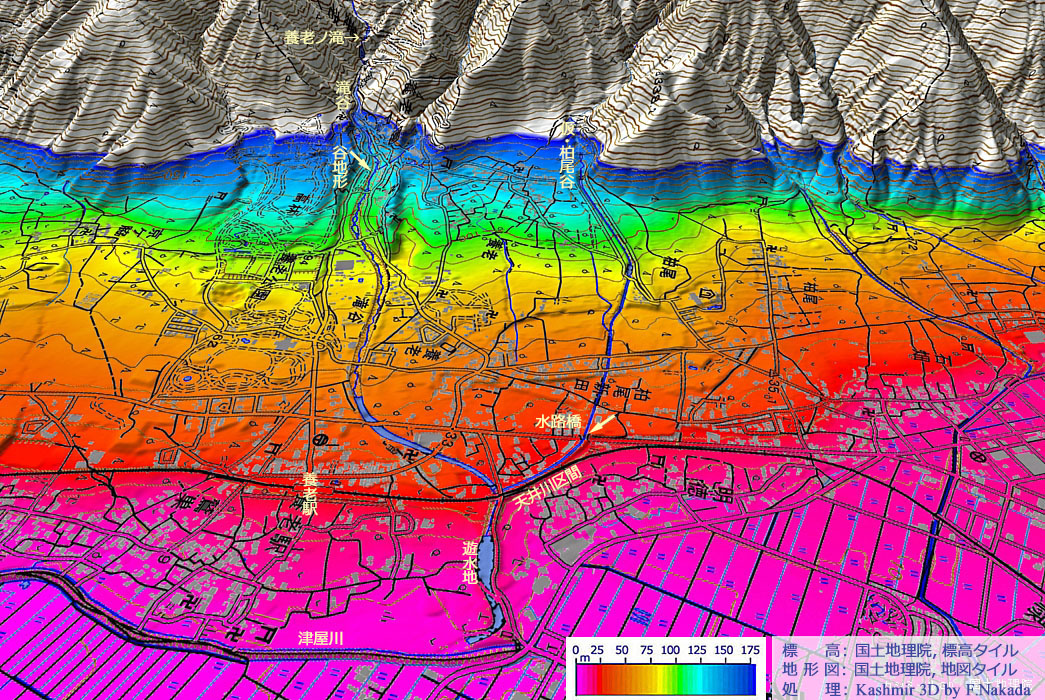

地形の三次元イメージ：仮・柏尾谷の天井川区間

1920年発行の古地形図には「仮・柏尾谷」に関する堤防構造は記載されていません。扇状地の上に「かれ谷（川）」の記号があるだけです。
1959年～1960年発行の古地形図には，仮・柏尾谷の一部で堤防工事が進行中で，下流では道路に「トンネル記号」が記載されています。
なお，このトンネル記号ですが，現在の構造は「水路橋」となっています。
詳細な地形図（標高段彩図）を参照すると，この水路橋付近から天井川区間が始まり，滝谷との交差部分を過ぎ，遊水池の辺りまでが「天井川区間」と思われますが，現地調査を行っていないので詳細は不明です。
5mDEMによる推定標高値によると，周辺の地盤に対する堤防の高さは4m～5mほどありそうですが，河床に対する堤防の高さは不明でした。
それ程深くはないでしょう。

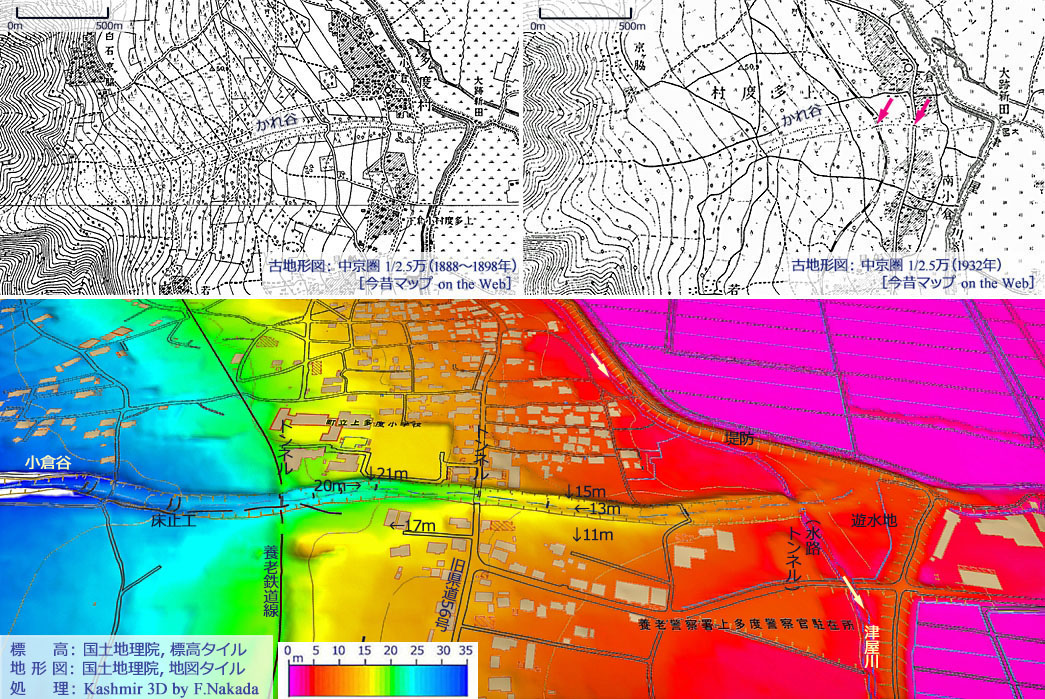

地形の三次元イメージ：小倉谷扇状地と天井川区間

地形図や標高段彩図を参照すると，扇状地を流れる「小倉谷」では，下流側の養老鉄道～旧県道～津屋川の区間は「天井川」と思われます。
「仮・柏尾谷」とは異なって，「小倉谷」の天井川工事は戦前の1932年には終わっていました。
当時の小倉谷は，扇状地で最も標高の高い尾根状の部分に「自然堤防」を作って流れていたために，トンネルを造らざるを得なかったのでしょう。
「津屋川」も恐らく水路くトンネルで，小倉谷の河床の下を通過していると思われますが，現地調査が未実施なので詳しくはわかりません。
5mDEMによる推定標高値によると，周辺の地盤に対する堤防の高さは4mほどありそうですが，小倉谷側（川表側）の高さは1m～2mしかありません。
大量の雨による増水時に耐えられるのか，と小々心配になります。

【記事・引用情報と参考情報】

【記事】

「養老断層」は，岐阜県垂井町を北限とし，養老山地の東縁沿いに南下して三重県の桑名市付近で伊勢湾に入り，「伊勢湾断層」となって伊勢湾を縦断して知多半島沖に向かう「活断層」です。
断層活動は依然として続いていて，養老断層を境にして西側である養老山地は相対的に隆起し，東側の濃尾平野は相対的に沈降を続けています。
養老山地自体に着目すると，養老断層に接する東側の隆起量は大きいのですが，養老山地の西側は断層から離れるにつれ隆起の量は小さくなります。
（山地の東側が隆起すると西側の傾斜も大きくなりますが，傾動の回転軸も山地の西側にあるので，傾斜の増え方はそれ程でもありません。）
まとめると，養老山地の東側は，断層の角度に順じて「急傾斜」なのですが，養老山地の西側は「緩傾斜」となります。
養老山地の東側が隆起することにより，流域面積は次第に増え，谷を流れる水量も増えるでしょう。
土石流が発生した場合には，押し出される土砂も次第に増えることとなり，谷の出口付近に多くの扇状地を発達させました。
