日本の地形千景　北海道：支笏湖カルデラと樽前火山，風不死火山及び恵庭火山］

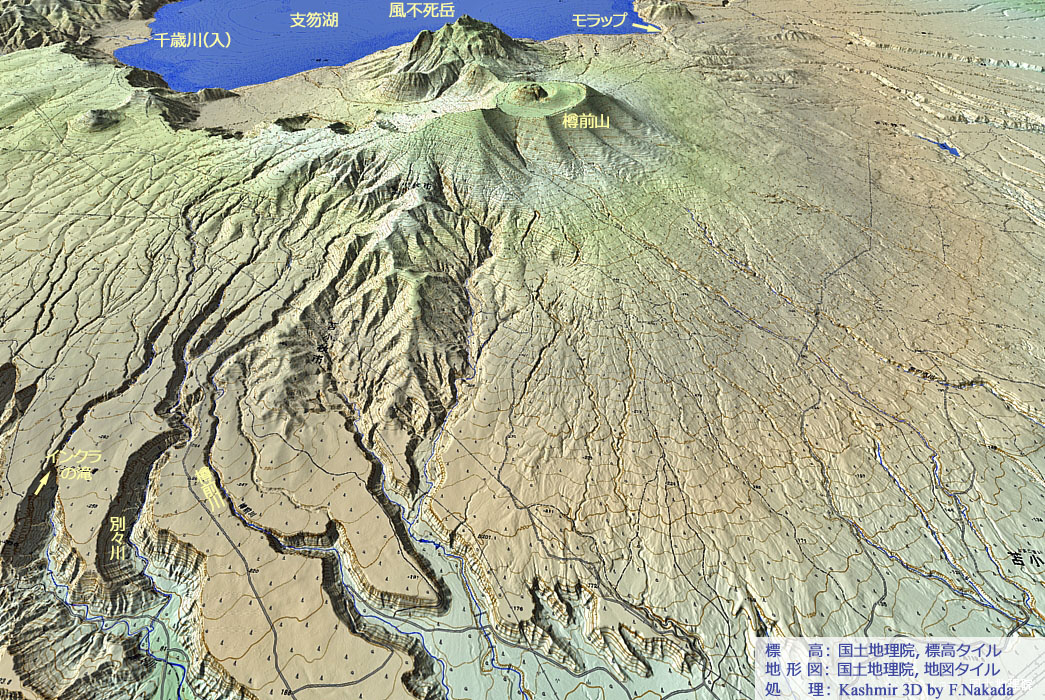

地形と地質の三次元イメージ

三次元地形図上でマウスクリックすると「1/20万シームレス地質図（出典，下記）」を表示します。　ダブルクリックで元に戻ります。

20万分の1 シームレス地質図の主な凡例は，ここをクリックしてください。別ウィンドウで表示します。

新生代第四紀後期更新世（約4万年前頃に），「支笏火山」が噴出した大量の流紋岩質の噴出物は「大規模火砕流」となって，白老町～苫小牧市～千歳市一帯を埋め尽くしました。
その結果，山体部の支えが無くなり，直径約12kmのカルデラが形成しました。
その後，後カルデラ火山として，カルデラ内に「風不死岳」と「恵庭岳」が，南東のカルデラ壁上に「樽前山」が噴出したため，ほぼ円形だったカルデラが鼓のような形状となり，そこに水が溜まって「支笏湖」となりました。
「支笏カルデラ」の南西外側には，広大な「社台台地」が広がっています。
これらは全て，「支笏火山」による「大規模火砕流（地質名：溶結凝灰岩）」によって形成されました。
社台台地を下界から眺めると，「テーブルマウンテン」か「メサ」のようにも見えると想像します。
白老町の「白老川」や「社台川」は，その台地に食い込むような激しい「谷頭侵食」を行っています。

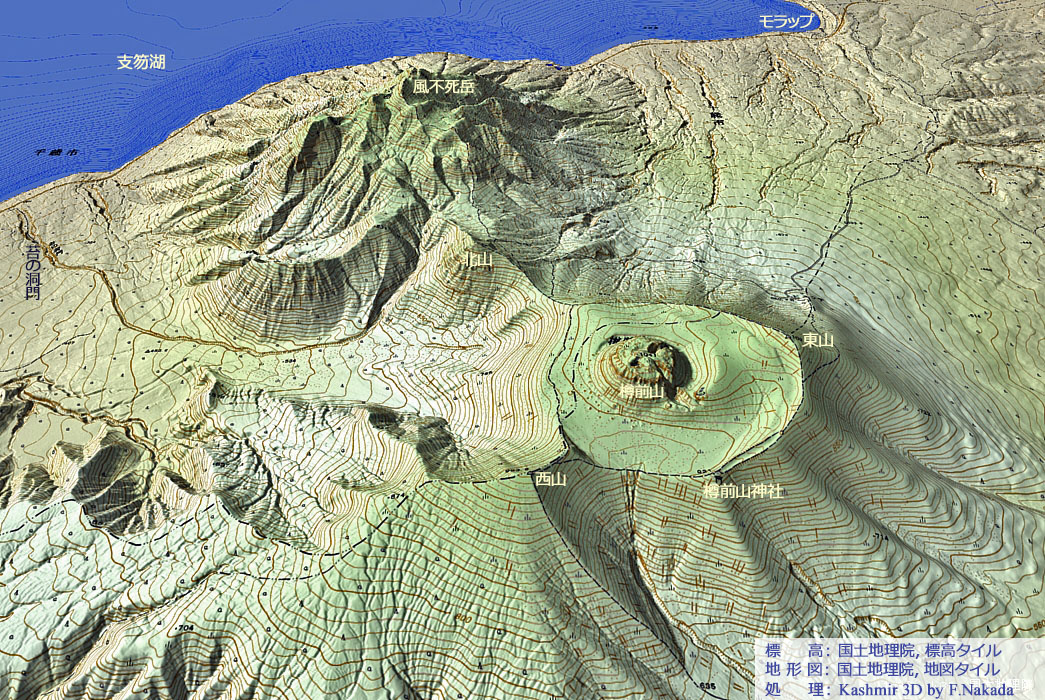

地形の三次元イメージ：樽前山と風不死岳

三次元地形図上でマウスクリックすると「1/3万樽前火山地質図（出典，下記）」を表示します。　ダブルクリックで元に戻ります。

3万分の1 樽前火山地質図の主な凡例は，ここをクリックしてください。別ウィンドウで表示します。

三次元地形図上でマウスクリックすると「1/3万樽前火山地質図（出典，下記）」を表示します。　ダブルクリックで元に戻ります。

「樽前山」と「風不死岳」は，「支笏カルデラ」の「後カルデラ火山」です。
樽前山は，約9000年前に支笏カルデラ壁のほぼ真上で活動が始まりました。休止期間を挟んだ17世紀と18世紀の噴火で，山頂火口が形成されました。
1909年の活動では，「火口原」の中に「溶岩円頂丘」が出現しました。なお，現在も，山頂では噴気・地熱が認められています。
風不死岳は，約2万6千年前頃から支笏カルデラの中で活動を開始しているので，中央火口丘と言えなくもありません。
有史以来活動したことがわかっていますが，侵食が進んでいることから，活動は控えめだったと思われます。

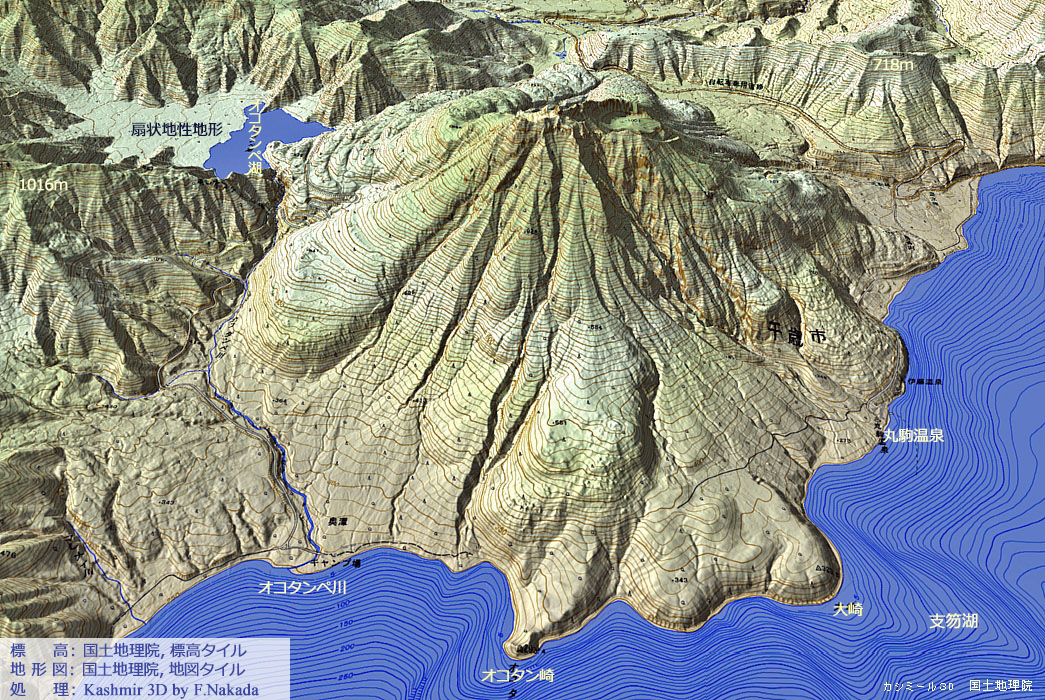

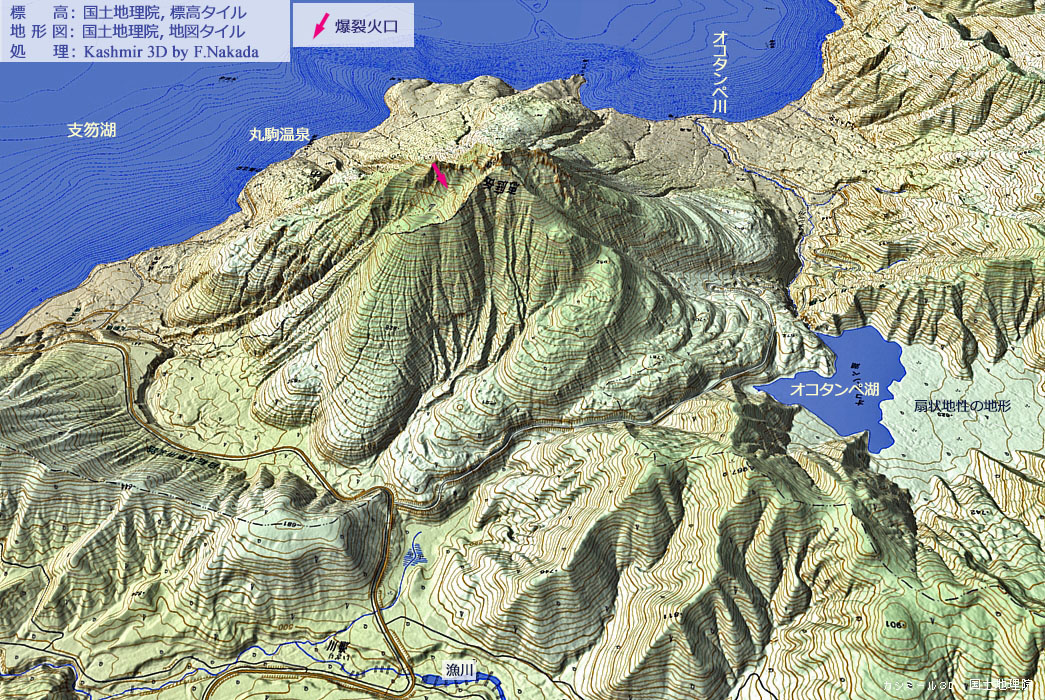

地形の三次元イメージ：恵庭岳

【地上写真】支笏湖と風不死岳，樽前山と恵庭岳

（上）湖水橋近くのポロピナイ園地からの，手前側風不死岳と半分だけの樽前火山です。湿気が多くクリアではありませんでした。
（下）「モラップ」からの支笏湖と恵庭岳です。山頂より右側の傾斜が緩いのは，17世紀の爆発で山体崩壊が発生したせいかもしれません。

【記事・引用情報・参考情報】

【記事】

支笏湖の諸元は，最大直径が約12km，湖面の平均的な標高は248m，最大水深は約360mです。
当該地区には，旧北海道開発庁が1957年に発行した「5万分の1 地質図幅『樽前山』」が公開されていますが，2010年に発行された「3万分の1 樽前火山地質図」には，地質図幅『樽前山』の情報が引用されていないため，本ページでも地質図幅『樽前山』の引用を差し控えました。

【引用情報】

国土地理院＞地理院タイル（地形図，5m・10mDEM）：国土地理院＞国土地理院利用規約
産業技術総合研究所・地質調査総合センター＞ 20万分の1 シームレス地質図
産業技術総合研究所・地質調査総合センター＞ 3万分の1 樽前火山地質図［古川竜太・中川光弘，2010年］
（アクセス後，画面左のメニューから，当該地質図を選択・表示してください。）
　三次元地質図の作成に使用した地質図は，上記センターから公開されている「地質図ラスタタイル」を利用しました。
