簡易柱状図の作図処理（ボーリングデータ）［使用説明］

対象ファイルの選択など

国土交通省の定めた仕様に則って作成された，ボーリングデータ（XML）の簡易柱状図を描画します。 ※描画可能なボーリングデータは，DTD110，DTD201，DTD210，DTD300とDTD400です。描画上の最大深度を，「100m」あるいは「200m」から選択してください。［参照ボタン］を左クリックすると，ボーリングデータ（XML）の選択用ダイアログが開くので，ボーリングデータを1本のみ選択します。［処理開始ボタン］を左クリックすると，簡易柱状図を作図します。

国土交通省の定めた仕様に則って作成された，ボーリングデータ（XML）の簡易柱状図を描画します。
※描画可能なボーリングデータは，DTD110，DTD201，DTD210，DTD300とDTD400です。
描画上の最大深度を，「100m」あるいは「200m」から選択してください。
［参照ボタン］を左クリックすると，ボーリングデータ（XML）の選択用ダイアログが開くので，ボーリングデータを1本のみ選択します。
［処理開始ボタン］を左クリックすると，簡易柱状図を作図します。

処理結果

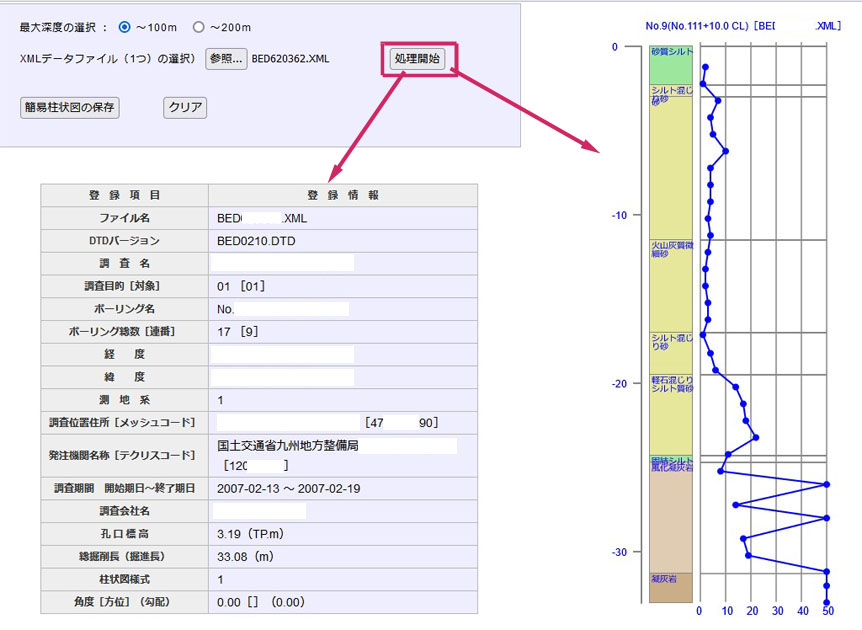

［処理開始ボタン］をクリックすると，メニューの直下には「標題情報」に記録されている情報の中から主な項目のみを表示します（確認用）。同じく，メニューの右側に，簡易柱状図を描画します。　描画項目は「岩石土区分（DTD300の場合）」と「N値」のみです。　岩石土区分では，「砂」，「粘土」，「岩石」など，大まかな区分ごとに色を変えています。描画上の最大深度は「100m」または「200m」のいずれかになります。 200mより大深度のボーリングには対処していません。簡易柱状図は「PNG画像」として保存できます。ただし，画像サイズは最大深度（100mあるいは200m）分あるので，掘削深度がこれより短い場合は，画像処理ツールで適宜切断してください。［クリアボタン］を左クリックすると，次の描画処理が可能となります。

［処理開始ボタン］をクリックすると，メニューの直下には「標題情報」に記録されている情報の中から主な項目のみを表示します（確認用）。
同じく，メニューの右側に，簡易柱状図を描画します。
　描画項目は「岩石土区分（DTD300の場合）」と「N値」のみです。
　岩石土区分では，「砂」，「粘土」，「岩石」など，大まかな区分ごとに色を変えています。
描画上の最大深度は「100m」または「200m」のいずれかになります。 200mより大深度のボーリングには対処していません。
簡易柱状図は「PNG画像」として保存できます。
ただし，画像サイズは最大深度（100mあるいは200m）分あるので，掘削深度がこれより短い場合は，画像処理ツールで適宜切断してください。
［クリアボタン］を左クリックすると，次の描画処理が可能となります。
